道路测设大师安卓版连接RTK进行测量放样

道路测设大师安卓版在外业连接全站仪进行测量放样功能获得广泛应用和好评。随着RTK的普及,很多道路工程开始采用RTK,为此,道路测设大师安卓版发布新的版本, 支持连接RTK进行测量和放样,这将大大提高外业工作效率。具体连接方法如下:

视频下载

一、设置

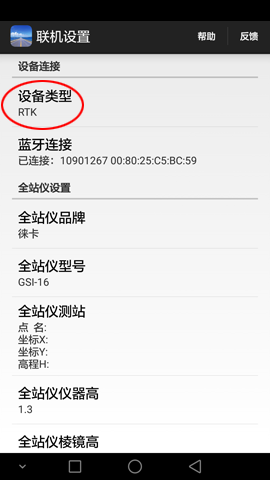

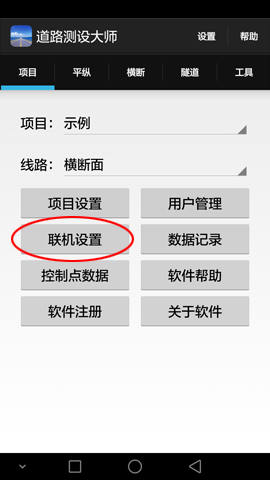

1、在配置好RTK后,断开RTK移动站与其他设备的连接,打开隧道测设大师安卓版,进入“联机设置”,将设备类型选择为“RTK”,再点击蓝牙连接,连接好移动站。

道路测设大师连接RTK道路测设大师连接RTK

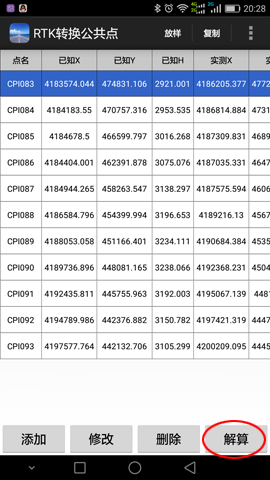

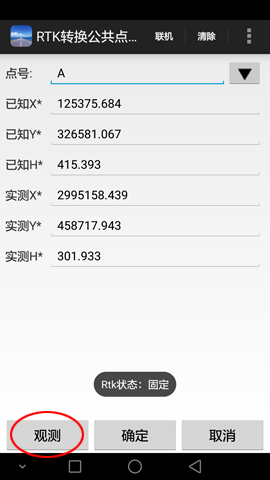

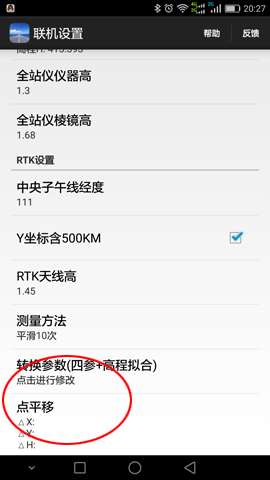

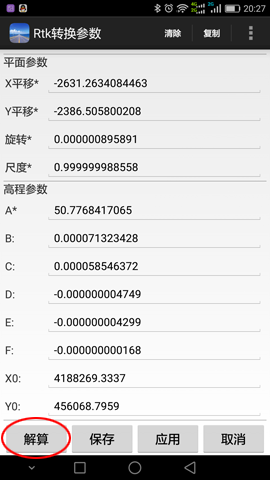

2、进行RTK相关设置。当地坐标系采用的中央子午线经度、Y坐标是否含有500KM,以及RTK天线直高,最后是坐标转换参数,如果手簿中平面转换采用的是四参数,高程拟合采用的是固定差改正,则可以直接输入参数。软件也支持通过实测一个及以上的控制点(坐标转换公共点)来求取参数。

道路测设大师连接RTK道路测设大师连接RTK
道路测设大师连接RTK道路测设大师连接RTK

3、RTK设置完成后。实测一个点来复核是否设置准确。

二、实时观测坐标进行反算、超欠挖等计算

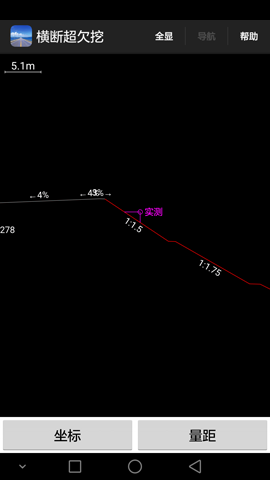

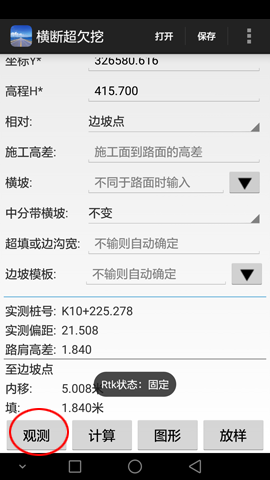

在需要输入坐标进行计算的地方,可以从RTK实时观测得到坐标进行反算及超欠挖等计算。不需手工输入坐标。如横断面超欠挖、按坐标查询桩号偏距、路基测量检查等。

道路测设大师连接RTK道路测设大师连接RTK

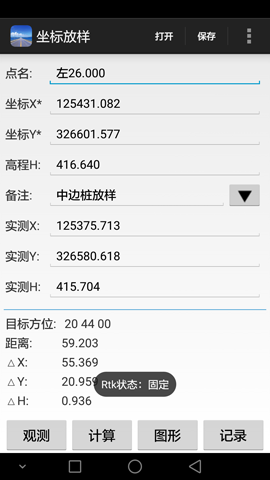

三、实时坐标放样

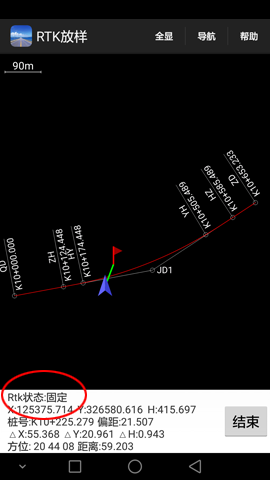

在软件计算出三维坐标后,可以立即转入坐标放样,采用RTK进行动态放样。相比较RTK手簿操作,可以不需手工再将坐标输入到手簿,并有实时动态的线路图形结合进行放样显示。图形中三角形指向当前行进方向,与目标方向相对照来调整移动方向。

道路测设大师连接RTK道路测设大师连接RTK
四、导航

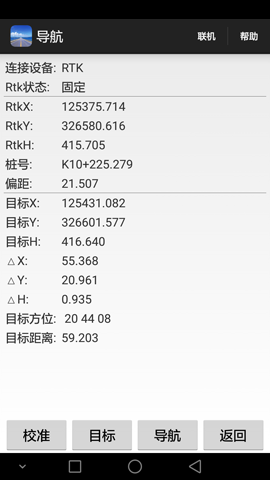

软件可以使用安卓设备内置的GPS进行导航,但精度较差。当软件与RTK处于连接状态时,可以使用RTK进行导航,实现高精度的导航,如现场找点等。

道路测设大师连接RTK道路测设大师连接RTK
