道路测设大师7.x版最近更新

2017年1月16日 7.92版

1、横断面不戴帽独立计量功能中,施工线闭合方式可以选择按边坡闭合,进行绘图和计量。大大提高了不进行戴帽在任意两条线之间计算土石方量的能力和便捷性。

2、导线平差成果,可以一键输出到WORD。

3、横断面图及计算表允许设置面积的小数取位。

4、横断面分页图水平位置调整值。横断面左右宽度差异过大,或者只有单侧施工时,通过设置该值使图形居中。

5、数字地面模型高程查询,添加填挖高度计算。

6、添加U型水渠横断面及方量计算示例,系统自带水沟模板中增加U型水沟。

道路测设大师U型水渠横断面

2016年12月11日 7.9版

1、增加“排水沟拉坡段按填方处理”的选项,以保持水沟高程的连续,以及实现在挖方先按填方戴帽到特定高度再按挖方戴帽的情况。

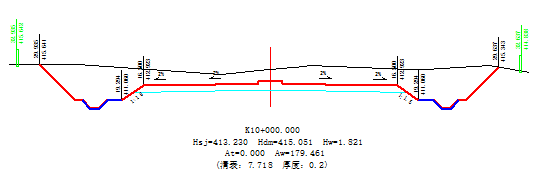

道路测设大师排水沟拉坡

2、增加支持一种横断面地面线的数据导入。该格式每个测量点占一行,每行写一个点的桩号、平距与高程,软件导入后自动处理成横断面地面线数据。

3、沟外平台宽度根据填挖允许设置不同的值。

4、改进从CAD导入数据功能,提供具体操作提示,避免用户误以为卡死现象。

5、图框中“设计、复核、审核”等文字可以替换为其他指定的文字,如“监理”等,也可以设置姓名是否直接打印在图上。

6、输出到已启动好的WORD及EXCEL文件,避免重新启动WORD或EXCEL,提高效率,也更便于合并到已有的文档中。

2016年7月26日 7.8x版

1、软件在道路测设大师的“自动备份”文件夹中进行自动备份,以尽量避免未及时保存带来的损失。具体见软件帮助“使用须知”中的说明。

2、桥梁结构物编号顺序改为顺时针方向,以便于现场放样。

3、以对话框形式录入桥梁相关高程计算选项,提高易用性。

4、横断面的边沟、排水沟、截水沟添加显示砌护线,通常由CAD导入。

2016年6月12日 7.8版

1、自适应高分辨率屏幕。

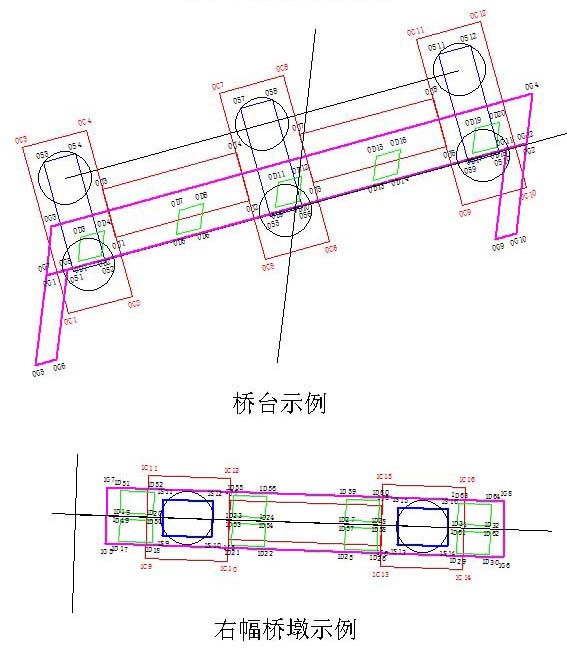

2、改进桥梁坐标计算功能。

 A、增加以长宽尺寸方式输入平行四边形结构部位的坐标计算,减少输入量。

 B、支持各结构部位的正做与斜做的快速计算。

 C、支持垫石等高程计算。

 D、生成较完善的图形系统。

3、计算成果表中存在有坐标数据时,点击“全站仪”命令,除直接上传到全站仪外,可另存为坐标数据文件,拷贝到道路测设大师安卓版的坐标数据文件夹下,使用安卓版进行外业放样。

2016年5月29日 7.7版

1、改进从CAD中导入数据的方式。只需在CAD中直接选择相应的图形即可导入,不再需要使用List命令查询。

2、增加了从CAD导入交点坐标以及横断面修改数据。

3、线元法允许折线。在特殊情况下,可以设置允许线元法计算时出现折线。

4、横断面功能允许只有一侧地面线或施工线,以便允许只对道路一侧进行施工计量。

5、横断面地面线添加转换为“平距-高程”格式的数据输出。

6、全线测设中改进了桥梁坐标计算功能。

7、隧道增加了仰坡放样。可用于放样仰坡、边坡及仰坡与边坡相交的开挖线

8、隧道超欠挖查询允许设置结构层厚度。

2015年10月1日 7.6版

1、数字地面模型。支持从按地形测量的三维高程数据或数字地形中生成横断面地面线。点此下载视频参考

2、隧道断面设计线进行是否闭合的检查,并提供自动辅助闭合的功能。进行数据检查后,可能一些数据不能通过检查,需要进行辅助闭合,增加了一些操作上的麻烦,但数据安全性显著提高,避免误用。

3、横断面添加了单独绘制横断面地面线图形功能。

2015年8月9日 7.5版

1、路幅宽度、横坡变化数据。 允许不同的段落设置不同的过渡方式,且各个板块的变化段落可相互独立,互不影响。

2、回头曲线的虚交点转双交点曲线。转角超过180度的回头曲线,当只已知虚交点的坐标时,可以在虚交点坐标或其曲线半径处按右键,选择“虚交转双交点”功能由软件自动转化为双交点曲线进行计算。

3、路基施工高程计算等功能中,对于中分带内部高程的计算,可以选择从中分带两侧起算,按车道或指定横坡计算其高程,主要适用于桥梁段的施工高程计算。

4、隧道周边炮眼放样,除了按指定的炮眼间隔以外,还可以选择计算隧道设计断面各线段的起终点等特征点。

2015年5月31日 7.3版

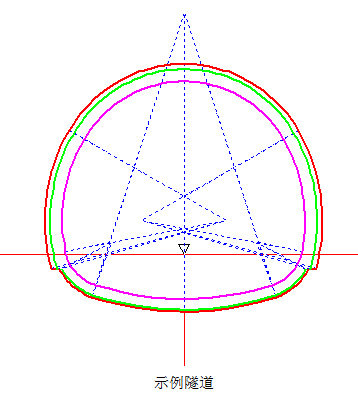

1、隧道根据施工阶段的不同分为“开挖”、“初支”、“二衬”三个断面形式。

2、隧道中心高程的确定方式添加选择“路面高程”,软件按横坡计算隧道中心偏离线路中线后的路面高程作为隧道中心高程,考虑超高变化。

3、常用工具中“四参数坐标转换”可以选择正向及反向的相互转换。

4、局部测设中的圆曲线与缓和曲线可以根据起、终点坐标及半径进行坐标计算,适用于不已知方位角与线元长度的情况。

2015年2月25日 7.2版

1、添加对同一项目各条线路的管理,包括快速切换、添加、删除。

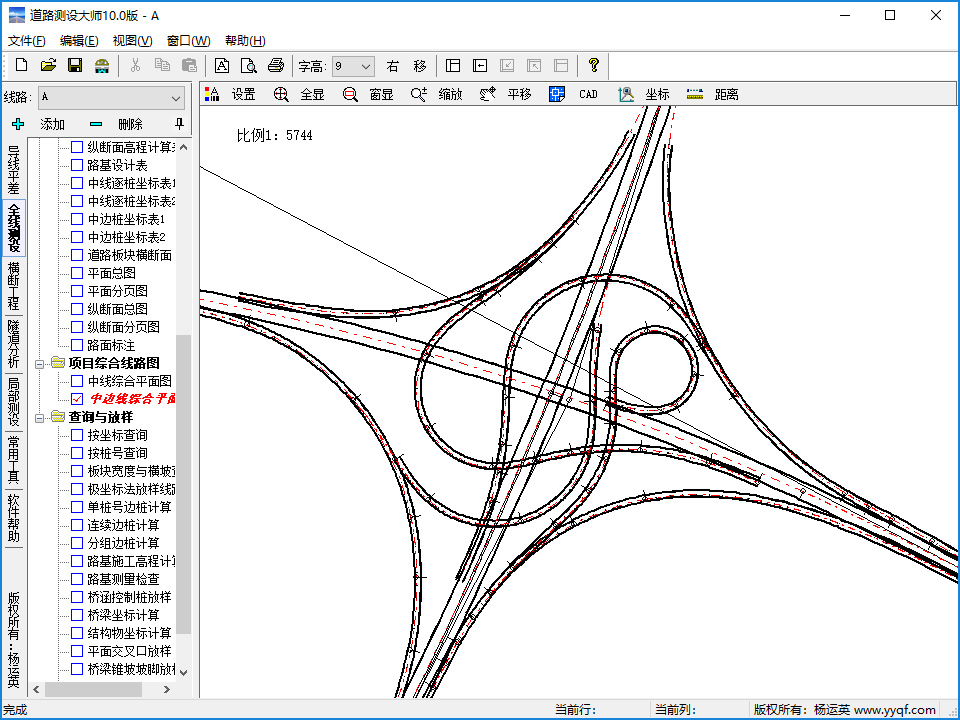

2、对同一项目的所有线路生成项目综合线路图,可输出到CAD,如所有立交匝道、铁路左右线等。

3、对同一项目各线路可一次批量输出为安卓版计算文件。

4、保存图形设置。如图层颜色、线型等。

5、其他更新。如路基施工高程计算表恢复有横向选项,板块查询等有关路基的横断面图形标注中桩高程等,宾得仪器通讯添加支持大坐标值等。

2014年11月23日 7.1版

1、添加将全线测设查询与放样下桥梁桩位坐标、控制桩、锥坡、结构物坐标等输出到安卓版计算文件。

2、隧道超欠挖增加水平与垂直方向的超欠挖值,并增加隧道内结构物的放样,计算实测点与结构物在水平及垂直方向上的偏差值。注:从本版本开始隧道中线与线路中线的偏距应输入在“隧道中线数据”中,“拱顶平距”是指拱顶相对隧道中线的偏距,通常为0,仅用于部分特殊情况。

3、道路类型为铁路时,允许修改轨道板块宽度。以前版要修改本宽度时需要输入在“轨道变化变化数据”中,不利于进行“轨道粗调”计算。如果轨顶测量点与中线距离不是0.75,建议在项目设置中修改。

4、单桩号边桩及连续边桩计算添加使用板块名作为边距,更方便在宽度变化路段放样。

5、锥坡横向长度允许输入垂直距离或斜长两种方式。

6、道路板块查询添加图形显示。

7、修正7.0版图形输出到CAD时进度条不刷新问题。

2014年11月9日 7.0版

一、支持输出安卓版计算文件

道路测设大师推出安卓版,7.0版将线路文件导出为安卓版计算参数,安卓版无需再次输入。道路测设大师电脑版与安卓外业版的联合运用是道路测量内外业一体化完整、全面的解决方案。 点击查看试用道路测设大师安卓版

二、断链桩号表示

断链后桩号表示情况多样,本版本支持任意复杂的断链后的桩号表示。本版按断链区间冠号方式有:

1、“不递增”:断链前后桩号冠号不变。

2、按“字母递增”:按所输入的冠号最后一个字母依次递增,无字母则从A开始递增。如从AK...递增为BK...DAK...递增为DBK...

3、按“数字递增”:按所输入的冠号最后一个数字依次递增,无数字则从1开始递增。如从D1K...递增为D2K...

4、“自由输入”:对每个个断链区间自由输入一个桩号冠号字符串。

三、全线测设

1、添加支持以线路参数定位的锥坡坐标计算与放样。使用该功能比局部测设中的任意位置的锥坡放样功能要方便。

2、路基施工高程计算与路基测量检查功能改进横坡方式,以更适应各种施工情况。

3、桥梁桩位坐标计算添加墩台中心桩号方式及桩编号方式的选项,表格采用竖向,以便于直接上传全站仪放样。

四、横断面

1、边坡测量检查与放样中添加支持对边坡各特征点的放样。软件可计算至路基施工面、边坡面及边坡特征点的水平、高程差。边坡超欠挖检查放样更为便捷。

2、横断面地面线导入三维坐标数据功能增强。也可以采用安卓版进行横断面的坐标采集。

五、全站仪通讯

增强全站仪连接功能,支持只返回测量角度与距离的仪器进行实时测量。

六、图形输出

软件输出到CAD,允许输出到已打开的CAD文件或新建的CAD文件。当CAD程序已启动时不再重新启动一个CAD,节省输出时间,提高输出效率。
