道路测设大师铁路路基横断面及分层填筑

铁路的路基横断面与公路、城市道路相比,具有特殊性。道路测设大师软件的道路类型中专门设置有“铁路轨道”,但该类型仅用于轨道,不适用于路基横断面及工程量,需要自行根据设计进行板块设置来计算。这里为大家进行说明:

第一步,设置道路板块

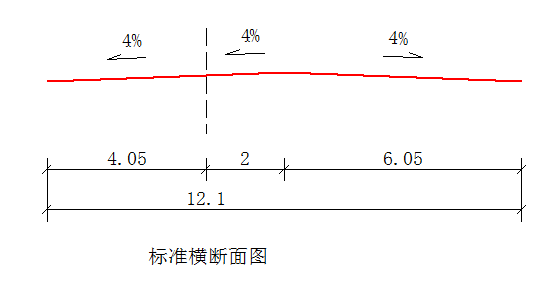

道路类型不要选择“铁路轨道”,可以选择无中分带道路。板块设置中左侧通常是一个板块,而右侧是两个板块,从左线到路基中线(路基最高点)是一个板块,其横坡为正。为实现分层,这个板块的属性一定要选择中分带。外面一个板块是路基中线右侧部分,横坡为负。

道路测设大师铁路路基横断面

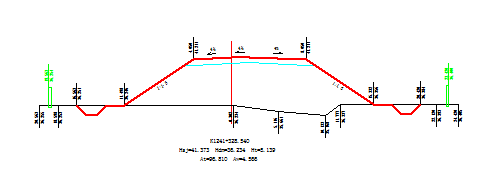

板块设置后生成横断面图如下:

道路测设大师铁路路基横断面
第二步,调整纵断面高程

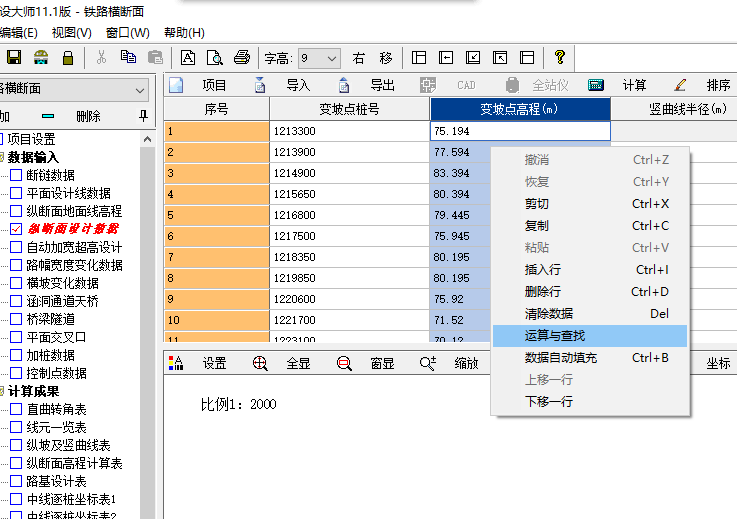

在铁路轨道工程的纵断面设计数据中,变坡点高程输入的是轨顶高程,需要减去一个常数,以便改成路基面的高程,即上图中竖线与红色线相交处的高程。选择变坡点高程全列,按右键,使用“运算与查找”中的加常数功能一次性减去这个常数。

道路测设大师铁路路基横断面
第三步,输入地面线及模板数据,生成横断面

输入横断面地面线后软件生成横断面图及工程量。根据需要可修改路幅宽度变化数据及横断面模板等数据。

道路测设大师铁路路基横断面

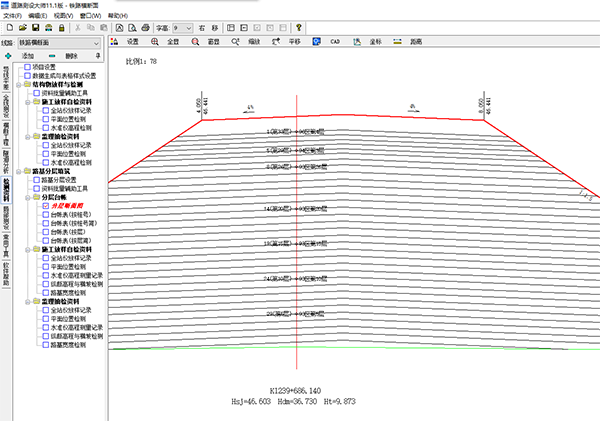

第四步,对分层进行设置后,生成分层图形及台帐

分层填筑的设置与公路大体相同,其中中分带的横坡方式要选择“不变”。设置分层的选项后,软件自动生成分层的图形与台帐以及相关内业资料。具体可参考视频: 点击下载

道路测设大师铁路路基分层
