道路测设大师10.x版最近更新

1、数据与图形的联动。在数据窗口选中某行数据，除计算表格滚动到相关位置外，本版本支持图形也定位到相关位置，并临时标记出来，以快速查找和对照图形。

2、增加桥梁管理，将所有桥梁分开为各个桥梁单独输入，同时保留有桥梁总图。避免桥梁数据太多影响输入速度。

3、桥梁结构尺寸，采用对话框输入，并且支持圆弧，绘制圆端形及圆角形结构形式。

1、道路各板块边线定义方式可以在项目设置中选择“偏距或坐标”方式，此时各板块可分开独立输入，主要用于以下一些场合：

A、从CAD中直接导入各边线，减少数据输入工作量。

B、部分市政道路特殊地段可以设置圆曲线或设置与中线距离无关的独立直线。

C、各板块加宽过渡方式互不相同的路段。

2、轨道定桩及定点放样中超高旋转可以指定超高旋转高差，软件先按该高差做旋转，然后再以旋转后的偏移点为基准计算各部位的坐标与高程。用于不同路段的道床、底座等坐标与高程的计算与放样。

3、对未安装AutoCAD，只安装有浩辰、中望等CAD的电脑，图形导出可以选用DXF格式，导入可以选择使用“LIST查询”方式导入一条多段线，可用于隧道断面、单条的地面线与施工线、定点查询、方格网计算范围线、较简易的道路边线等导入。复杂的批量导入仍需要安装有AutoCAD。

4、定点放样允许只输入坐标，不输入高程，以用于在复杂条件下根据坐标计算高程。

1、数字地面模型修改后可以使用命令或“Ctrl+Z”快捷键撤销修改。

2、单桩号定桩放样及横断下单桩号路基放样，增加了实测高程输入，以便计算填挖值。

3、横断下增加定桩横断放样，根据桩号偏距高程计算路基及边坡的放样数据。

4、连续及分组定桩放样及横断下连续路基放样，表格形式增加为 竖向、横向带坐标、横向无坐标三种形式。

5、定桩查询增加了对纵断面设计高程的查询。

6、屏蔽了鼠标滚轮对选择框的滚动选择，滚轮确保只用于电子表格的滚动，不会改变任何数据。

1、横断面放样与检测。在横断工程下添加了横断面放样与检测，可结合边坡挡墙等模板计算不同施工阶段下的路基放样数据以及辅助制作路基台帐和检测相关资料。路基高程检测有使用三维坐标或使用水准仪两种方式进行路基路面高程检测的记录计算。路基综合检测功能可用于计算路基的平面位置、高程、宽度、横坡的设计值并与实测值进行比对检测。可参考所带示例“路基检测”。

2、全线测设下查询放样功能优化调整。比如将中边桩计算与路基施工高程计算功能合并，以更便于使用。具体请见帮助。

3、放样与检测等功能下，图形同时提供平面图与断面图,可以切换查看。

4、平面图中桩号标注文字的字头朝向可以选择朝向向小里程或大里程。当线路主要方向是从南至北或者从东往西时，可以考虑在项目设置的逐桩坐标和平面图设置中，选择字头方向朝向大里程。

5、道路边线绘制可以在项目设置中指定模拟步长。在需要较高精度绘制道路边线时可选用。

6、改进CAD的连接。解决因安装多版本CAD以及注册表信息被破坏导致的CXAD连接困难问题。

7、锁定文件。当打开新的文件时，默认文件处于锁定状态，只能查看，不可编辑，保护数据安全性。在工具条或菜单“文件”下可以手工锁定或解锁文件。

8、改进电子表格右键菜单中的数据自动填充功能。以更方便地用于自动生成大量相同的数据或生成桩号、序号等递增的数据。

9、电子表格右键菜单中的公式运算更名为“运算与查找”，可以对选中的单元格加上一个常数或加随机数，对桩号等实数取整或取一定小数位，可以查找指定文本，也可以查找最大值与最小值，以便快速找出数据中的异常值。比如在大量数据中查找最大值，可以发现是否漏输小数点，在数模三维点中，通过查找高程最小值，可以发现是否存在没有高程的点。

1、数据输入与计算表格联动。在输入窗口选中某行，计算表格自动滚动到对应的计算成果位置并高亮显示，在进行桥梁坐标等大数据量的计算时，方便数据输入与计算成果进行对照检查使用。

2、隧道超欠挖添加选择断面朝向，修正在不选择纵坡校正时不显示纵坡问题。

3、隧道断面分析等超欠挖的符号，在项目设置中可以选择用文字“超”“欠”还是用“+”“-”来表示。

4、横断面地面线与施工线增加三维坐标点从左到右顺序排列的成果表格，每个坐标点一行。

1、悬浮帮助系统。数据输入时在工具条上点“？”按钮，或者在项目设置对话框中点“帮助”，弹出一个悬浮的帮助系统，可移动和改变大小，用于对照帮助系统进行数据输入或项目设置。帮助中增加了如何快速获得技术支持的章节。

2、线路反算延伸。在项目设置中可以输入线路在进行坐标反算时允许按起终点方位角进行延伸计算的长度，避免在线路起终点附近进行测量时超出线路范围无法计算问题。

3、横断面地面线输入。改进横断面地面线数据输入方式，可以在弹出的对话框中连续输入所有地面线数据，不需每个桩号都要弹出一次对话框。当地面线数据没有顺序时，可以排序。没有地面线中桩高程时，可以由软件辅助内插生成。

4、横断面地面线与施工线增加三维坐标单列的成果表格，每个坐标点一行。

5、隧道超欠挖添加纵坡校正。纵坡较大选择纵坡进行校正时，软件按同时满足平面及纵断设计线进行综合校正。

6、隧道附属洞室添加输入结构层厚。

7、连续边桩计算不再自动生成中桩数据，以方便不需中桩数据时使用。如需计算中桩，请在边距中输入0。

8、提高平面图形在宽度变化段的边线绘制精度，提高大纵坡小半径的纵断面图绘制精度。

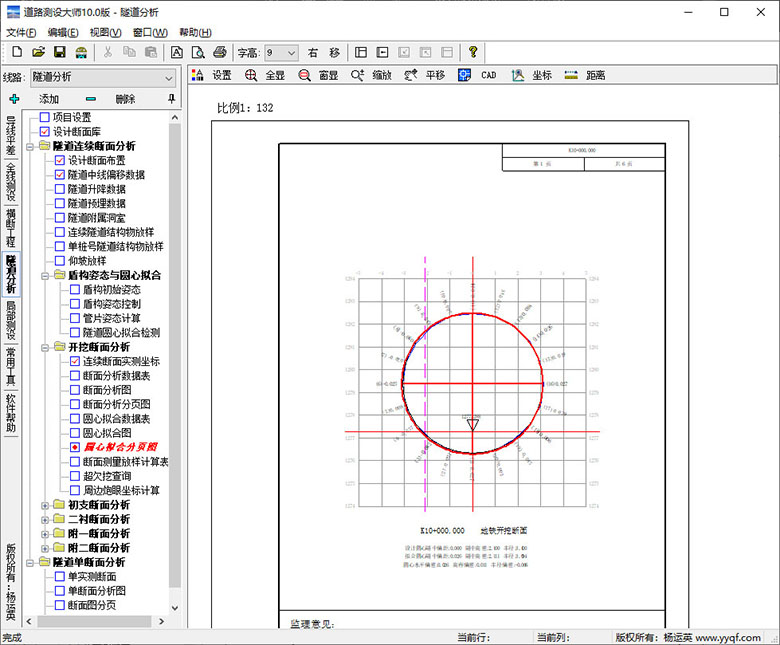

1、添加连续隧道圆心拟合功能。在输入好隧道断面及其布置桩号区间，以及隧道中线偏移数据后，导入全部隧道测量点数据，软件可自动区分断面，一次性完成全部断面的圆心拟合计算，生成计算表格及图形，不需要单个断面单独输入。

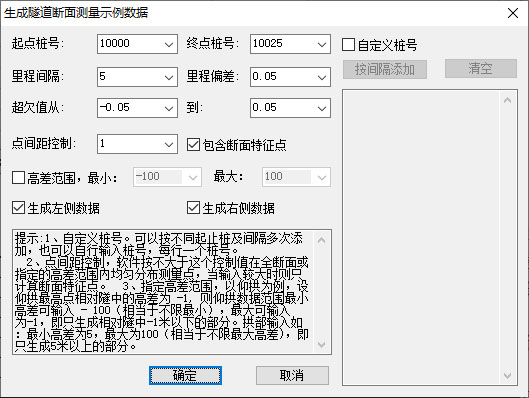

2、在连续隧道断面测量数据中，点击“辅助”，可以辅助生成隧道断面测量示例数据，用于示范本软件的隧道分析功能和使用方法。

3、添加了隧道施工放样计算表。

4、在隧道布置数据中添加了隧道名称的输入，可以在图形及表格中显示隧道名称。

5、完善了交点法中虚交点转双交点功能，并在帮助中增加了双交点与回头曲线的教程。详细请见道路测设大师双交点与虚交点解决方案

6、在项目设置中可以选择横断面图中板块的平距与高程标注方式，可以选择标注路基边缘、车道或者全部板块。当标注过多导致重叠时，可以在图形设置中关闭部分板块标注的图层。
