道路纵断面图解决方案

纵断面高程的计算非常简单,然而绘制纵断面图这一简单重复的工作,其劳动量却非常大。如何让软件全自动地完成这一工作,是广大用户一直在关注和支持的问题。道路测设大师全面快速地解决了纵断面图的问题。仅需以下三至五个步骤:

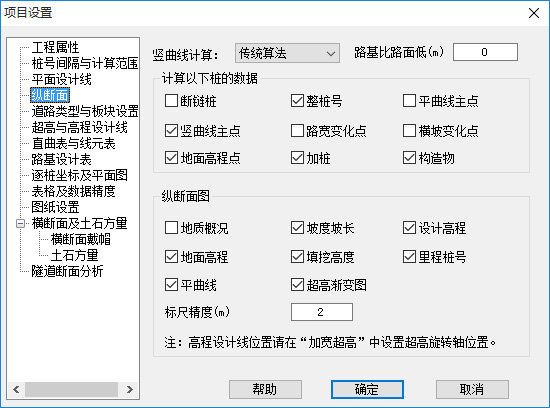

第一步,项目设置

选择竖曲线计算方式为传统还是精确算法,设置纵断面图中显示哪些桩的数据、绘制哪些栏目,如果需要输出打印分页图则需指定纸张大小。纸张大小支持A0-A3,也可以是自定义的纸张大小。

道路测设大师纵断面方案
第二步,输入平面数据

可以选用交点法或积木法。数据输入过程中软件动态生成平面图。当不需绘制平曲线时,该步骤可以忽略。

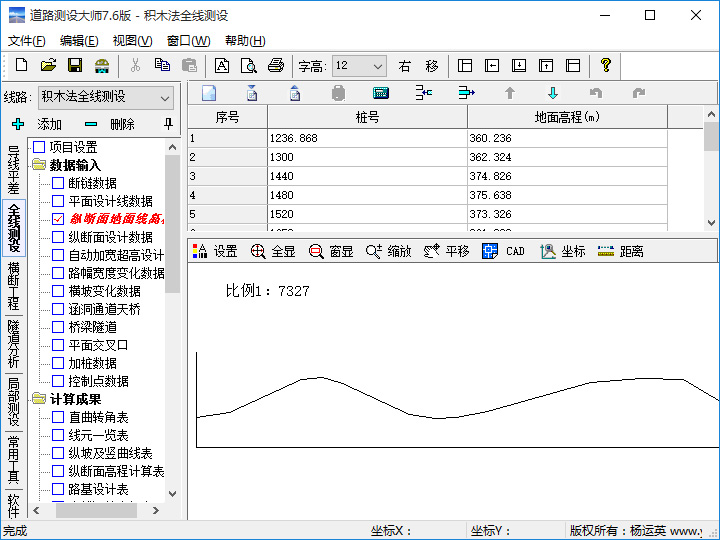

第三步,输入纵断面地面线数据

输入纵断面地面线的桩号与高程。顺口溜以从文本文件或EXCEL文件导入,也可直接一次性拷贝。当不需绘制地面线时,该步骤可以忽略。

道路测设大师纵断面方案
第四步,输入纵断面设计数据

输入变坡点桩号、高程及竖曲线半径。数据输入过程中软件动态生成地面线及设计线图形。 如需超高渐变图,则继续输入横坡变化数据。当不设竖曲线时,半径可以输入0。

道路测设大师纵断面方案

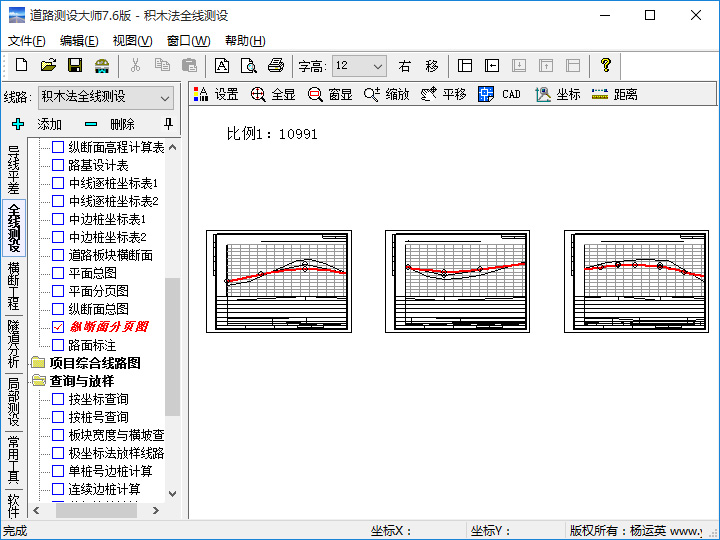

第五步,查看输出纵断面图

软件根据输入的数据自动生成竖曲线表、纵断面高程计算表、纵断面总图及纵断面分页。在图形设置中,可以设置图形的水平与垂直打印比例。

软件生成的表格与图形均可直接打印,也可以输出。生成的表格可以输出到WORD、EXCEL、CAD,图形可输出到CAD。

道路测设大师纵断面方案
