道路横断面及工程量

道路横断面及工程量是道路测量工作的难点与重点,工作量巨大。道路测设大师软件做了大量的优化工作,以最小的输入量,尽量全面自动完成横断面图的绘制和工程量计算。

第一步,输入平面、纵断面数据

在全线测设中输入平面、纵断面数据 ,如有加宽和超高,则还需要输入路幅宽度及横坡变化数据。检查平面、纵断面图形,确认无误。

第二步,输入横断面地面线数据

先在“项目设置”中选择地面线的平距、高差类型。除直接输入外,横断面地面线可以直接从全站仪或RTK测量数据、EXCEL文件及其他软件的数据文件中导入。支持以下数据类型:

1、按照横断面方向测量的平距及高差数据。其中平距与高差可以是相对于中桩,或相对于测量的前一点,高差也允许是绝对高程。

2、按照横断面方向测量的三维坐标点。直接按每个断面的法线方向测量地形变化点的三维坐标,导入到软件后,由软件自动生成地面线。

3、数字地面模型。不按断面,直接根据地形任意测量的三维点,或从数字地形中转中三维坐标点,软件可以导入后生成三角网地面模型,自动生成横断面地面线。可参考视频道路测设大师数字地面模型

4、软件还支持导入CASS、纬地、同望等其他软件横断面地面线数据。

第三步,修改横断面模板

软件默认带有模板,可以直接生成横断面图,如果模板与实际工程不同,可以修改、添加横析文件。

第四步,生成横断面图和工程量

软件根据横断面地面线及模板进行自动戴帽,绘制横断面图形和工程量表格,以及坡口坡脚、用地图表。

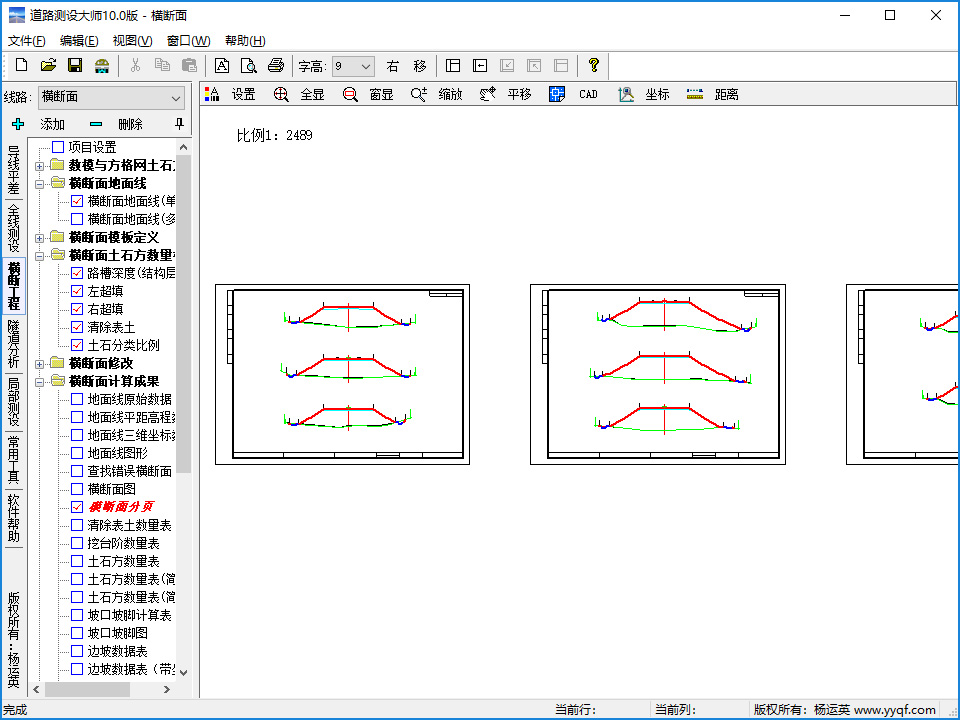

道路测设大师横断面解决方案
第五步,输入施工线计算分期工程量

在施工的不同时期测量施工线,输入到软件的分期施工数据中,软件生成分期施工横断面图及工程量。

说明

以上为软件自动戴帽生成横断面图的步骤,当横断面数据量不多,也可以不戴帽直接输入地面线与设计线进行工程量计算。 方法是:在分期施工管理中选择“不戴帽独立计量”,然后输入两期施工线,软件按此进行方量计算。
