道路测设大师方格网法土石方量计算

道路测设大师方格网法土石方量计算,操作简单,运算迅速,能适应各种复杂边界,具有多种计算公式选择。以下为具体操作步骤:

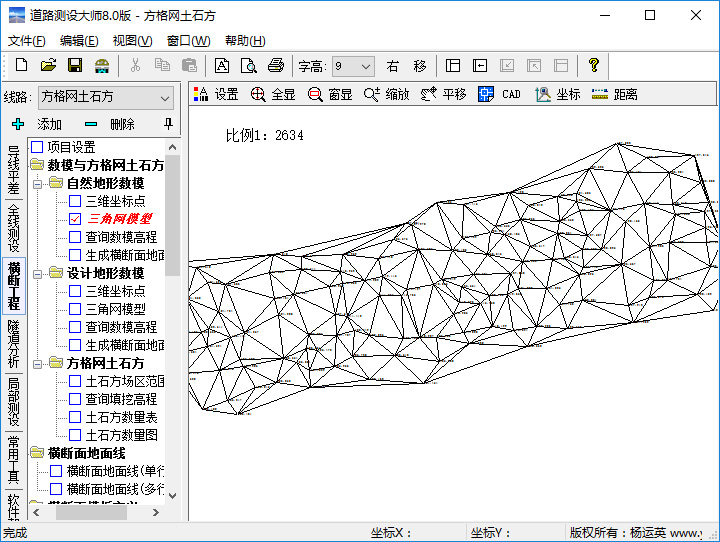

第一步、 输入自然地形数据

输入或导入自然地形数据,可以是全站仪或RTK测量的三维点,也可以是使用CASS等导出的数据文件,软件生成三角网数字地面模型。

道路测设大师方格网土石方

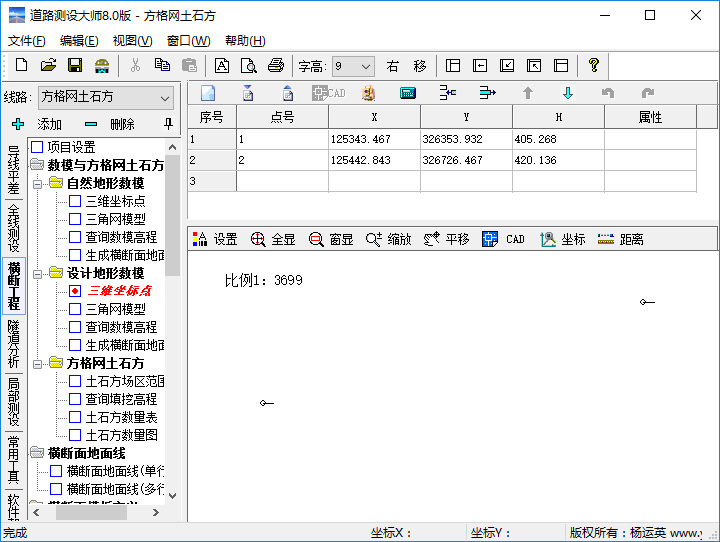

第二步、 输入设计地形数据

输入或导入设计地形数据,输入方法与自然地形数模相同。可以是设计给定的设计数据,也可以是施工后测量的地形数据。

数模可以是一点水平面、两点坡面、三点斜面及任意多点的不规则面。即:一个水平的高程面可以只输入一个高程值,输入两个点,则表示由这两点的连线构成一个坡面,输入三个点则表示由三点确定的斜面。输入四个及以上的点时,软件生成三角网数字地面线型确定各点高程。

道路测设大师方格网土石方
第三步、 输入场区土石方计算范围

输入计算范围界线的各点坐标,可以从CAD中导入。

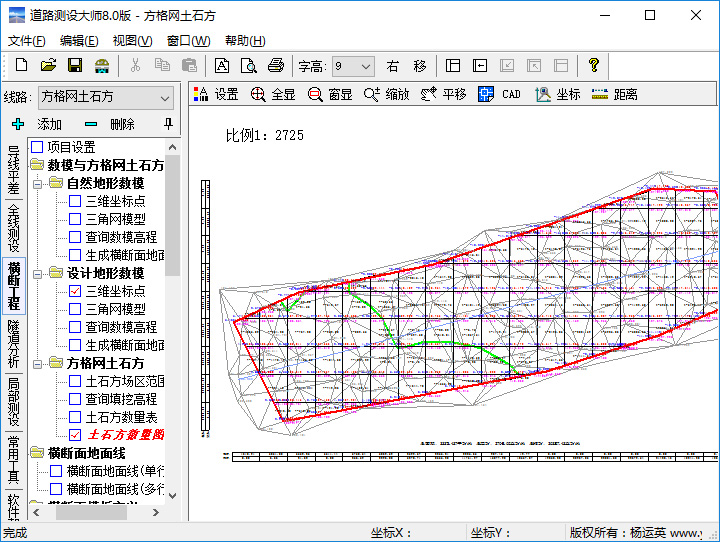

第四步、 生成方格网土石方数量表与图形

在项目设置中设置好方格间距及所采用的计算公式,软件计算生成方格网土石方表格及图形。在图形中还统计行列土石方量,绘制行列土石方量表并提供总方量数据。图形设置中可调整图形比例和字体大小。

道路测设大师方格网土石方
