道路测设大师隧道断面分析

道路测设大师对隧道断面分析采用(免棱镜)全站仪加软件分析的方式,可以对全线隧道一次性进行分析,也可进任意断面任意位置进行超欠挖计算。

一、 隧道连续断面分析

隧道连续断面分析指对全线隧道或部分隧道一次性进行分析。

第一步 输入全线测设数据,主要是平面设计线及纵断面设计线,如果超高旋转为边轴旋转,则还需路幅宽度数据与横坡数据,在校核全线测设成果(如逐桩表等)无误后,再进行隧道连续断面分析。

第二步 输入隧道设计断面库。设计断面形式可以直接输入,也可以从CAD导入。参考视频从CAD导入数据

道路测设大师隧道分析解决方案

第三步 输入隧道设计断面应用的桩号范围。

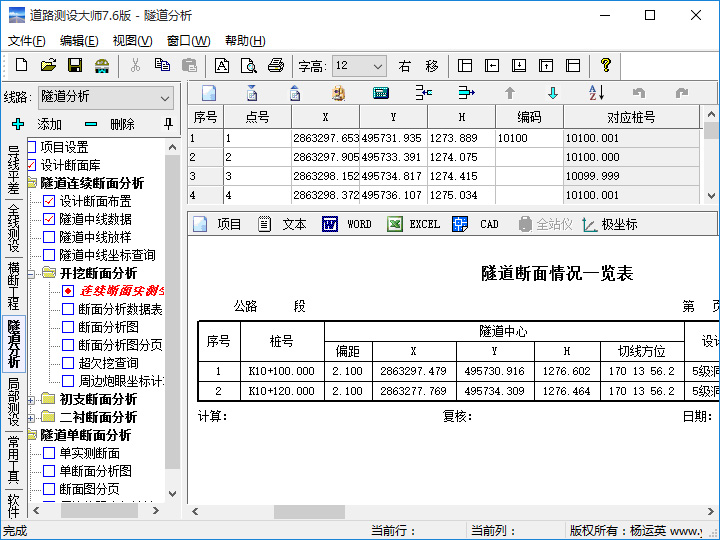

第四步 输入隧道实测坐标点,可从文本文件、EXCEL文件等中导入,也可直接从全站仪中一次性传输导入。

道路测设大师隧道分析解决方案

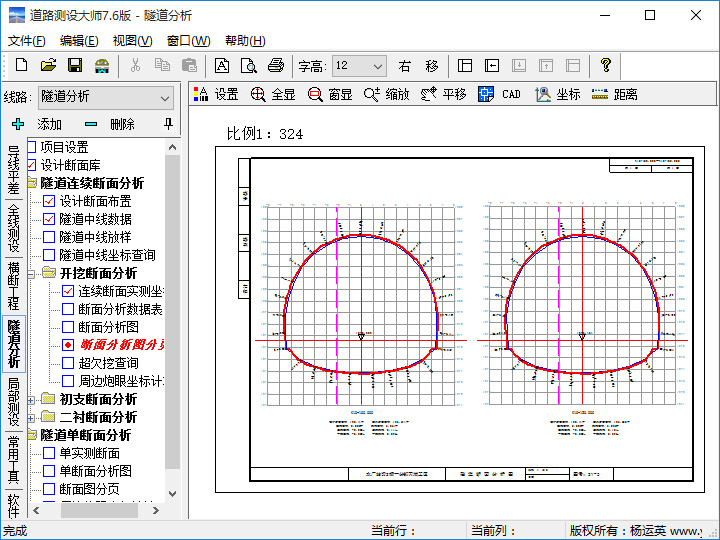

第五步 软件自动完成隧道断面分析。提供成果包括:

1、设计断面面积、实测面积

2、超挖面积、欠挖面积

3、各点超欠挖值

4、平均超欠挖值

5、自动生成图形,可供直接打印或输出到CAD。

道路测设大师隧道分析解决方案



道路测设大师隧道分析解决方案
二、隧道单断面分析

隧道单断面分析可以单独使用,可不输入全线测设数据。

第一步 输入隧道设计断面库。设计断面形式可以直接输入,也可以从CAD导入。

第二步 输入断面对应中桩的三维坐标、中线切线方位角,选择该断面对应的设计断面名称。

第三步 输入隧道断面实测坐标点。

第四步 软件自动完成隧道断面分析。生成图形可供直接打印或输出到CAD。

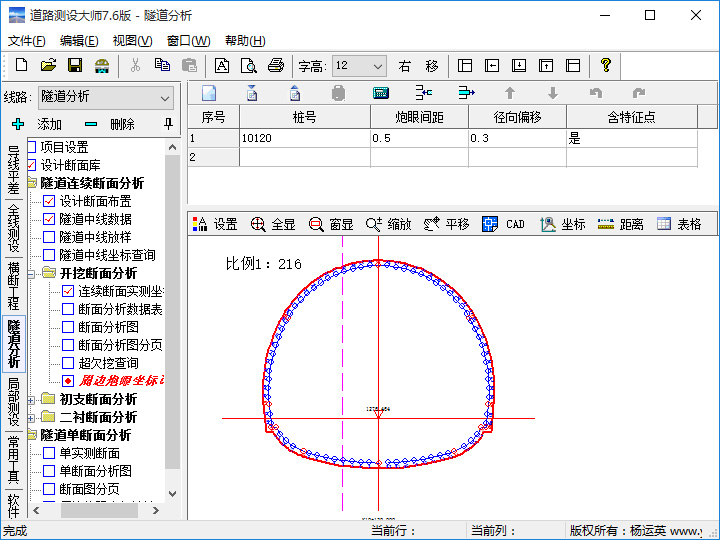

第五步 计算周边炮眼坐标,可传输至全站仪进行放样。
